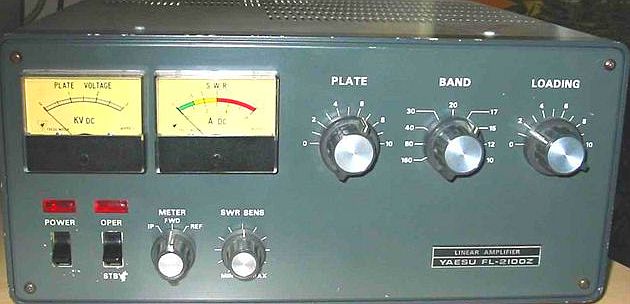

Een YAESU FL2100Z is een lineaire HF versterker voor 160/80/40/30/20/17/15/12/10m met per band een meegeschakeld ingangscircuit. De lineair is speciaal voor de transceivers FT-101ZD en FT-901DM gemaakt en heeft twee 572B/T160 buizen in geaarde rooster schakeling voor klasse AB2. De buizen worden gekoeld door twee horizontaal eronder gemonteerde ventilatoren.

Hiernaast is een uitbreiding van het bestaande circuit getekend om beide problemen te verhelpen. De aarding van VC1 aan de buisvoet gaat via een draad of nog beter met een stukje coaxkabel. Rechts in de tekening ziet u hoe, ook in de meeste andere versterkers, het aardcontact van VC1 eigenlijk van de buisvoet is afgeschermd. Een rondgaande HF stroom van de buis via de condensator is vol met obstakels en het stukje coax verlegt als het ware VC1 via de kabel naar de buis. Merk op dat bij de buisvoet alleen de afscherming geaard is.

Een weerstand en zekering in serie met de anodesmoorspoel L1 geven bescherming tegen flash-over en kortsluiting. Breng ook de twee 4n7 condensatoren aan om L1 extra te ontkoppelen voor de 80 en 160 m bereiken.

Deze lineair is geproduceerd als aanvulling op transceivers met buizen. In het oudere model zijn er geen of rudimentaire ingangskringen die een hoge SWR geven. Dat was toen geen probleem met een SWR ≥ 1.8, maar nu wel met de sterk terug regelende transceivers met halfgeleider eindtrappen. Een externe- of ingebouwde tuner is nodig om de set het volledige stuurvermogen te laten leveren.

Tussen anode en anode-smoorspoel zit een parasietstopper. Dat is een smoorspoel of stub voor VHF met een reflectievrije parallelweerstand. De Ohmse waarde is niet kritisch want de weerstand is er alleen als belasting om de kring breedbandig te maken.

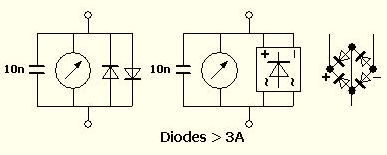

Verder is het verstandig om alle meters aan de frontplaat te beschermen met anti-parallel geschakelde diodes en dat HF te ontkoppelen met 10-22 nF. Het beste is om diodes te nemen die veel stroom kunnen verdragen. Als iets mis gaat met voeding of buizen loopt alle kortsluitstroom door een meter. Is daar nog wel een identieke vervanger voor te verkrijgen? Bruggelijkrichters zijn goed geschikt. Hiervan worden de wisselstroomaansluitingen met elkaar verbonden en dat moet ook met de (+) en (–) uitgangen. Zo onstaan paren van anti-parallel geschakelde (power)diodes.

Het is aan te bevelen om ook versterkers van andere merken van deze uitbreidingen te voorzien. Standaard is dat elke lineair die hier binnenkomt, weggaat met de modificaties.

Kees PA7TWO heeft voor zijn YAESU FL-2100 een aantal 572B's van Chinese makelij in de USA gekocht. Ze doen het uitstekend in zijn versterker. Hij heeft ze aan mij laten zien en het lijken wel copiën van mijn CETRON 572B's (uit China?). Ook de buizen van TAYLOR lijken erop. Ik heb goede ervaring met gebruikte CETRON's en in mijn versterker merk ik geen verschil met nieuwe buizen van een ander merk.

De Amerikaan vraagt voor een matched pair 572B's 2 × $39 en er komt $11 bij voor verzending naar Nederland. Met inklaren (douane) betaalde PAØBWL uiteindelijk 45 EURO per buis bij een bestelling van 4 × 572B's. Zo'n gunstige prijs voor nieuwe uitgezochte exemplaren heb ik nog niet eerder gezien. Meestal moet men dat al voor een 811A geven! Hij verkoopt uitsluitend buizen en ook andere typen buizen zijn te leveren.
